汽車電子
USB&NFC 測試設備
日期：2025/3/17 16:27:46 人氣：40

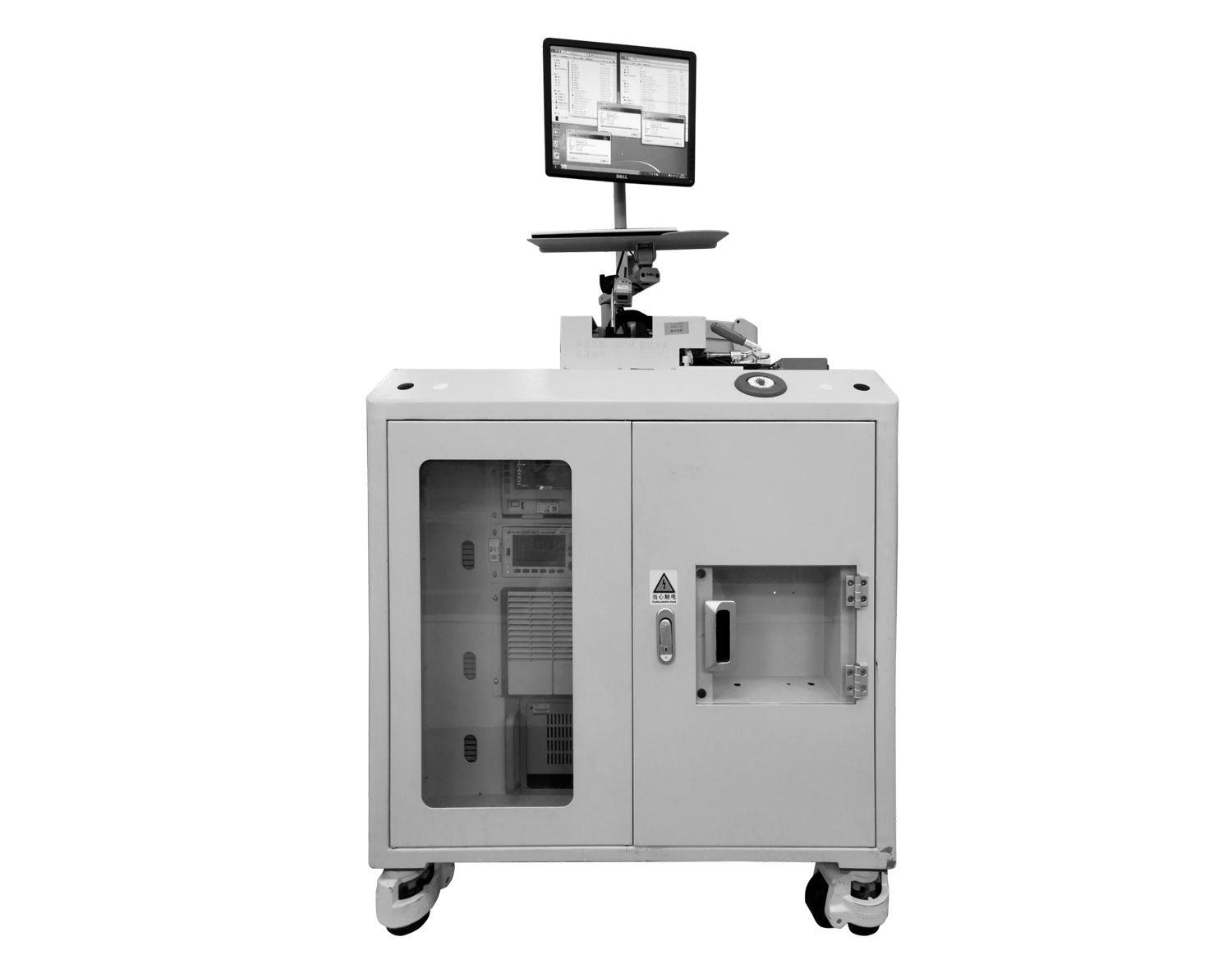

- 設備設計為操作員站立式操作；
- 操作員將產品放入仿型載具后，手動接入接插件，雙手同時按下啟動按鈕設備進入自動運行階段；
- 完成測試后，手動拔出插件，操作員將測試產品取出，并根據測試結果完成分料工作；
- 設備設置有Fail件回收料口，并安裝區域光幕，保證Fail料件得到完全回收。
- 重復以上操作，完成對各產品的測試工作。

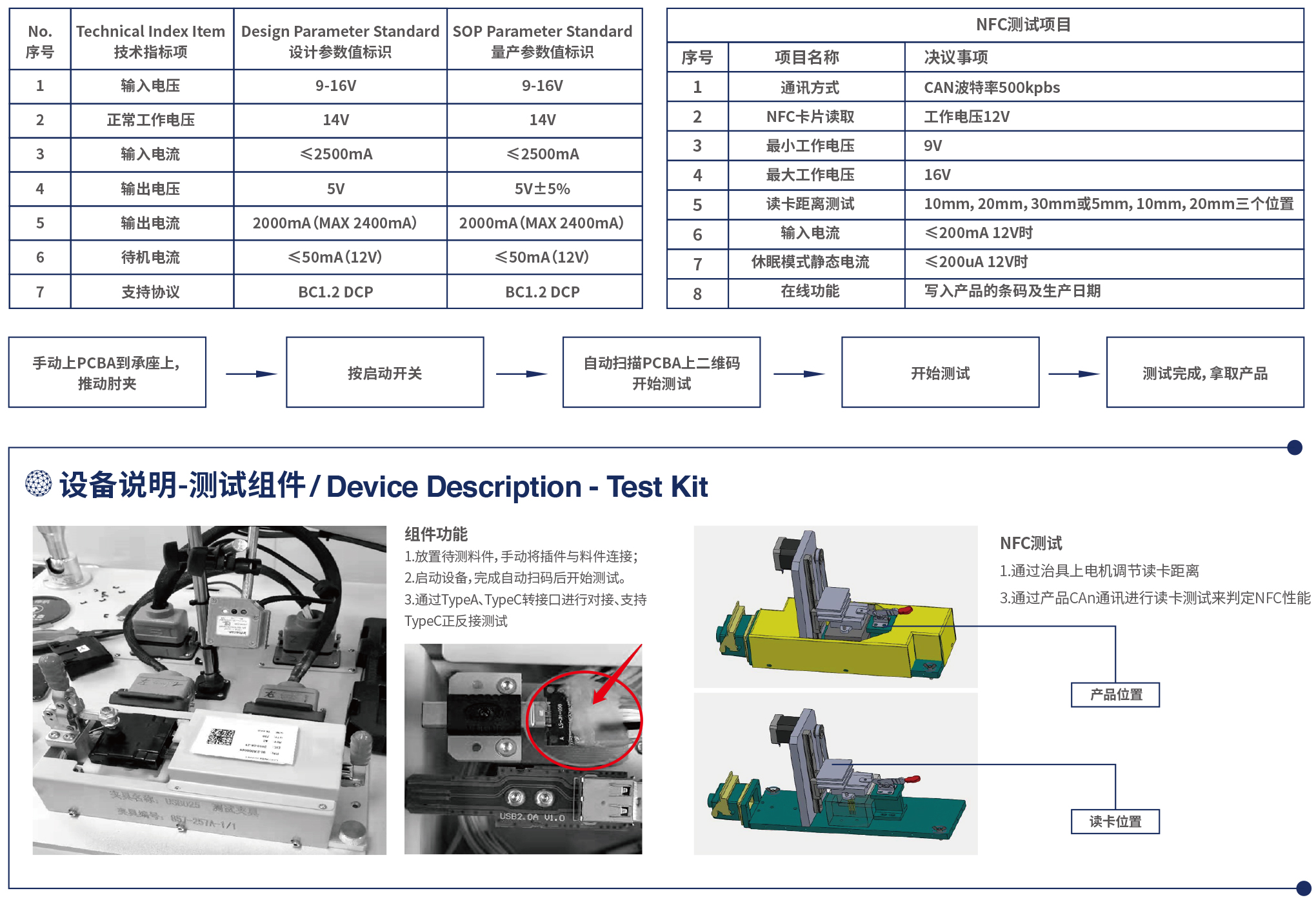

方案效果圖、說明

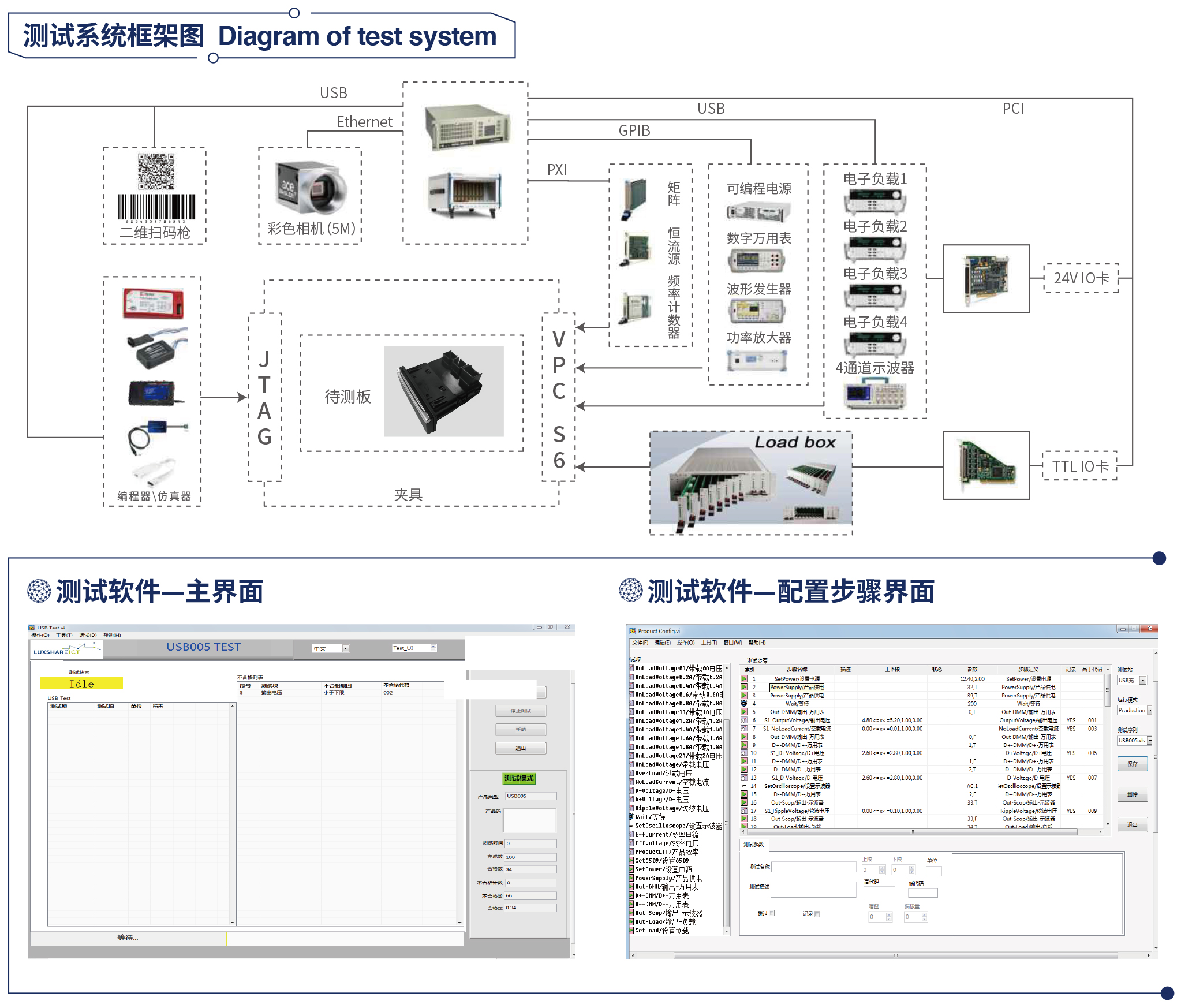

測試系統概述
系統以研華公司的IPC-610工控機為主控部分，集成安捷倫、普源、艾德克斯、羅德與施瓦茨、NI等品牌儀器構建彈性且高精確度的測試平臺。
系統采用標準的手動治具。通過可互換的治具,即可于不同的USB充電盒之間共享重要的儀控硬件，以大幅降低系統成本與前置時間。在建立了基礎系統之后,即可迅速設計并建立新的治具和相關的測試軟件。
軟件部分采用NlLabview+Teststand撰寫測試軟件，并以組態檔案納入所有測試參數,讓客戶不需要更改軟件，亦可更新、放寬或提升測試規格。
用戶接口是專為制造環境所設計，因此不需要太多的人力操作,僅需測試工程師推動治具把手取放產品，即可干標準準作業期間開始測試。當測試完成時，將隨即顯示測試結果、測試數據記錄為檔案,并可同時將上傳工廠的MES系統。
系統采用標準的手動治具。通過可互換的治具,即可于不同的USB充電盒之間共享重要的儀控硬件，以大幅降低系統成本與前置時間。在建立了基礎系統之后,即可迅速設計并建立新的治具和相關的測試軟件。
軟件部分采用NlLabview+Teststand撰寫測試軟件，并以組態檔案納入所有測試參數,讓客戶不需要更改軟件，亦可更新、放寬或提升測試規格。
用戶接口是專為制造環境所設計，因此不需要太多的人力操作,僅需測試工程師推動治具把手取放產品，即可干標準準作業期間開始測試。當測試完成時，將隨即顯示測試結果、測試數據記錄為檔案,并可同時將上傳工廠的MES系統。
